技术参数和性能要求
1、主要技术参数

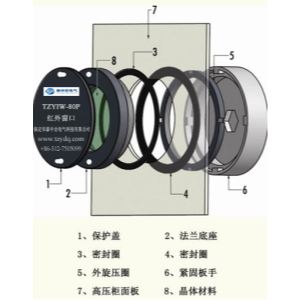

1.1 材料结构：铝合金可旋转法兰镶接光学晶体材料；
1.2工作波段：0.15-14微米，可见光、红外线、紫外线全光谱；
1.3测温范围： -50°C-+500°C；
1.4工作环境：湿度小于95度；
1.5晶体直径：请对应各型号;
1.6开孔直径：请对应各型号；
1.7安装方式：垂直安装；
1.8防护等级：IP44；
2、主要技术性能要求
2.1红外线透过率：0-250°C时大于93%
2.2可见光透过率：大于95%；
2.3电磁干扰：无；
2.4晶体材料熔点：1380°C；
2.5晶体抗压强度： 85牛顿/厘米；
2.6观察方式：旋开法兰外盖检测；
2.7视场角：82°--125°；
2.8通过10KV/20KA/500ms燃弧试验
2.9晶体抗冲击：承受80牛顿/厘米冲击力；
2.10对系统原设备无影响；
2.11采用任何红外测温仪或红外成像仪，均能满足红外线透过率的要求；
2.12法兰晶体有承受维护拆卸震动的保护措施，可以随时更换晶体材料。
2.13采用单晶熔体法、气相法、溶液法和固相再结晶制备及多层增透技术生产的特殊晶体，安装使用之后保证了设备的安全运行检测，用户能在不停电的情况下对设备进行连续的红外无损检测，为电气设备运行提供有效保证。
2.14密封性好，不降低原开关柜的防护等级。其防护等级符合IP67等级的NF EN60529标准，抗冲击等级符合GB2006/3906等级的标准，密封符合开关柜IP44密封要求。
|
型号
|
材质
|
透过率
|
短时工频耐压试验
|
窗口直径
|
安装开孔尺寸
|
使用寿命
|
备注
|
|
CE-60A
|
红外复合晶体
|
≥93%
（0.15-14微米波段）
|
15KV 1min
|
60mm
|
71mm
|
大于10年
|
|
|
CE-75A
|
红外复合晶体
|
≥93%
（0.15-14微米波段）
|
15KV 1min
|
75mm
|
86mm
|
大于10年
|
|
|
CE-75（BT）
|
红外复合晶体
|
≥93%
（0.15-14微米波段）
|
15KV 1min
|
75mm
|
96mm
|
大于10年
|
可旋转测温角度
|
|
CE-80A
|
红外复合晶体
|
≥93%
（0.15-14微米波段）
|
15KV 1min
|
80mm
|
86mm
|
大于10年
|
|
|
CE-88A
|
红外复合晶体
|
≥93%
（0.15-14微米波段）
|
15KV 1min
|
88mm
|
97mm
|
大于10年
|
|
|
CE-100A
|
红外复合晶体
|
≥93%
（0.15-14微米波段）
|
15KV 1min
|
100mm
|
111mm
|
大于10年
|
|
|
CE-120A
|
红外复合晶体
|
≥93%
（0.15-14微米波段）
|
15KV 1min
|
120mm
|
131mm
|
大于10年
|
|
|
CE-75/86GT
|
红外高透晶体材料
|
≥98%
（0.15-14微米波段）
|
15KV 1min
|
75mm
|
86mm
|
大于10年
|
高透过率
|
